JS500混凝土攪拌機
更新時間：2022-09-01 11:05點擊次數：
JS500混凝土攪拌機系雙臥軸強制式攪拌機，與PLD800配料機組成小型混凝土攪拌站，該攪拌機應用廣泛，攪拌效果好，維修使用便捷。
產品主要技術參數
| js500混凝土攪拌機 |
| 出料容量 | 500L | 進量容量 | 800L |
| 生產率 | 20-25m³/h | 骨料粒徑 | 60/石/卵石 |
| 攪拌電機功率 | 18.5KW | 卷揚電機功率 | 5.5KW |
| 攪拌葉片轉速 | 30轉/分 | 提升電機轉速 | 18米/分 |
| 外形尺寸（長*寬*高） | 3050*2300*2680mm | 整機重量 | 3970kg |
產品結構

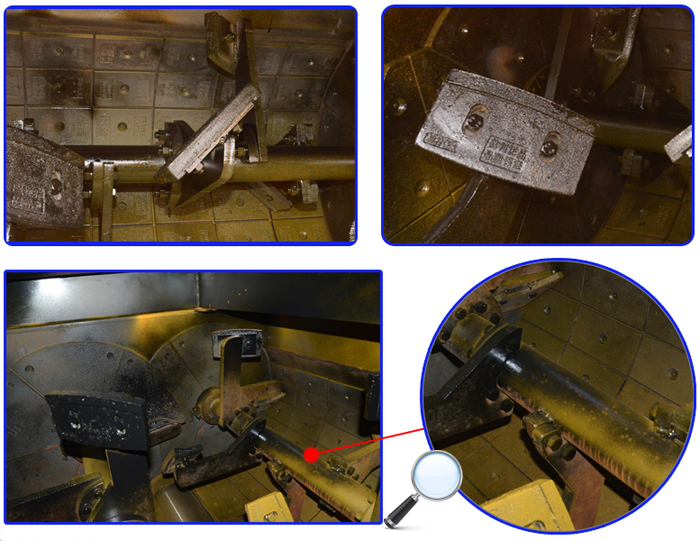

一.攪拌系統
JS500混凝土攪拌機攪拌系統由電動機、皮帶輪、減速器、開式齒輪、攪筒攪拌裝置、供油裝置等部件組成。工作時，電動機帶動二級齒輪減速器，減速器兩軸經兩對開式齒輪分別帶動兩根水平的攪拌軸反向等速回轉。
二.上料系統
JS500混凝土攪拌機上料系統由卷揚機構、上料架、料斗、進料嘴等部件組成。制動電機保證料斗在滿負荷運行時可靠，制動力矩的大小由電機后座的大螺母調整。
三.供水系統
JS500混凝土攪拌機供水系統由水泵、節流閥、清洗、噴淋裝置組成。節流閥可調節水的流量，供水總量由時間繼電器調節。
四.卸料系統
JS500混凝土攪拌機卸料系統由卸料門、氣缸、或者是液壓缸等機構組成，有三種結構：液壓控制、氣動控制、手動控制。卸料門安裝在攪拌機底部，通過氣缸或者液壓缸，實現機動卸料。

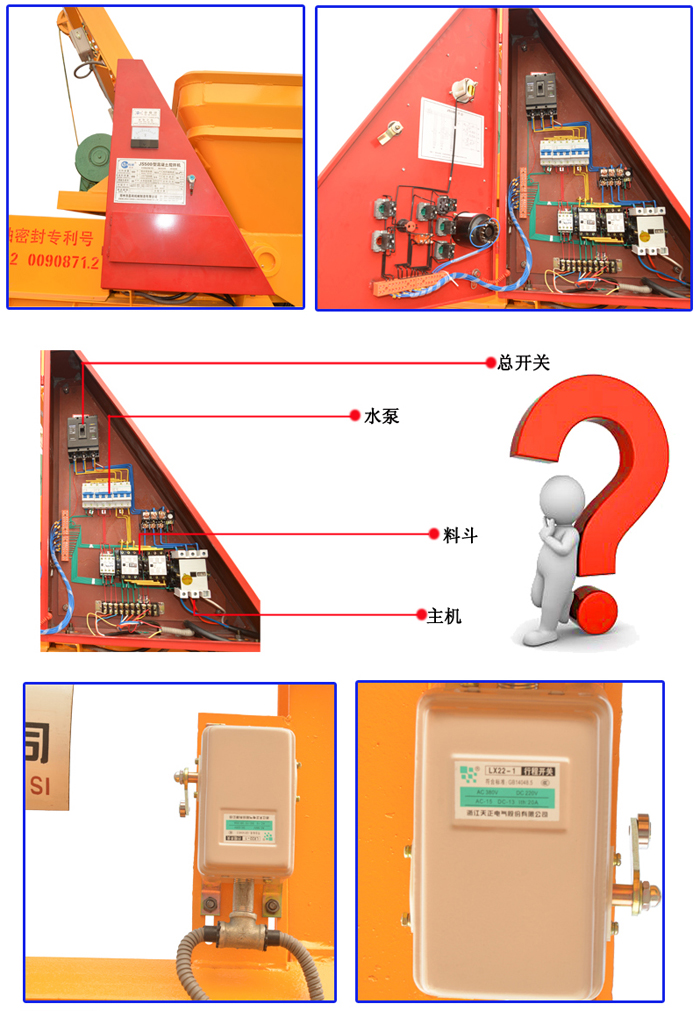

五.電氣系統
JS500混凝土攪拌機電氣控制線路設有空氣開關、熔斷器、熱繼電器，具有短路保護、過載保護的功能。所有控制按鈕及空氣開關手柄和指示燈均布置在配電箱門上，并設有門鎖。配電箱內的電器元件裝在一塊緣板上，操作維修方便。
